Qu'est ce qu'une VMC ?

On entend beaucoup parler de double flux, mais la VMC simple flux est encore très présent en rénovation et dans le neuf. Pour preuve, on trouve beaucoup de groupe de ventilation simple flux dans les magasins de bricolage.

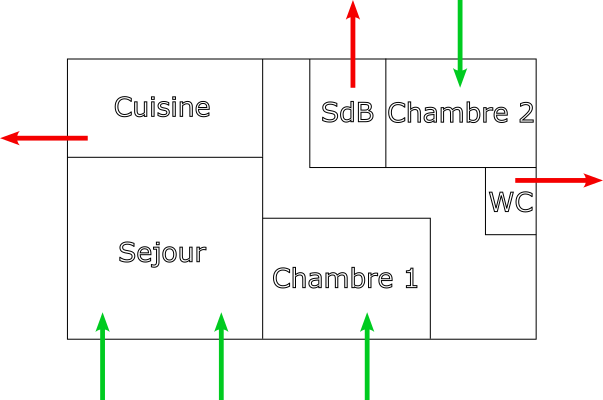

Ventilation de la maison : air qui entre et air qui sort, idéalement, l'air "pollué" sort de la maison.

Dans cet illustration on voit des flux d'air neuf entrant, généralement via les ouverture dans les huisseries. Les fameux tous en haut des fenêtres !
Les flux sortant des pièces "humides", cuisine, salle de bain et toilettes.

Simple flux : ventilation mécanique seulement dans l'un des deux flux : soit entrant soit sortant, généralement lorsque l'on installe une VMC c'est à l'extraction. La VMC aspire l'air pour le rejeter hors de la maison/appartement et l'arrivée d'air est "naturelle".

Ce faisant l'air passe un ensemble de systèmes aérauliques :

• Bouche d'entrée d'air souvent dans le haut des huisseries, dans les pièces hors pièces humides : salon, chambres etc...
• Bouches d'extraction normalement dans les pièces "humides" WC, cuisine, salles de bain
• Gaines de ventilation : il existe différents types, rigide, spiralé, isolé ou non, avec différentes caractéristiques et/ou problématiques
• Le caisson de ventilation mécanique ou parfois appelé "groupe"
• Un gaine de rejet vers l'extérieur

Hygro ou auto ?

On parle de VMC hygro pour le terme Hygroréglable, par opposition à la VMC autoréglable. Une VMC autoréglable permet de garantir un débit de ventilation constant. C'est intéressant pour garantir un renouvellement de l'air intérieur et assurer la qualité d'air (QAI). Cependant ce type de ventilation consomme de l'énergie même lorsque les habitants ne sont pas dans le logement et qu'il n'y a pas ou peu d'activité polluante comme la cuisine, la douche, etc… Un VMC autoréglable n'adapte pas son débit, notamment pas en fonction d'hygrométrie.

Une VMC hygro à l'inverse permet d'adapter le débit en fonction de l'hygrométrie. Plus l'hygrométrie est importante, plus le débit sera important. Pour réaliser cela il existe différentes approches : L'un est de "booster" le débit lorsque l'on détecte de l'humidité dans les conduits. C'est basique et peu efficace. Généralement dans ce cas les groupes peuvent passer en boost, soit par un interrupteur souvent situé dans la cuisine soit via un capteur d'hygrométrie dans le groupe. Une autre possibilité est d'adapter le débit via l'ouverture des entrées d'air, ou bien extraction via des bouches ou entrées hygroréglables. Dans ce cas l’ouverture augmente en fonction de l'hygrométrie de la pièce. Le groupe n'est pas piloté directement et pour garantir l'augmentation du débit sans perte de performance il faut que le ventilateur du groupe soit correctement conçu. Notamment il faut une courbe débit/pression assez plate de manière à conserver la même "dépression" dans les conduits avec l'augmentation du débit.

Hygro A ou B ?

C'est là que la notion d'hygro A ou hygro B prend de l'importance. On appel hygro A un système pour lequel les entrées d'air sont autoréglables et les bouches d'extraction sont hygroréglables. Le concept est simple, par exemple lorsque l'on prend sa douche, la bouche d'extraction voyant l'humidité va s'ouvrir. Le débit d'extraction de la salle de bain va augmenter pour assainir la pièce. L'inconvénient de ce système est que l'air neuf n'est pas régulé, il peut entrée de n'importe quelle entrée d'air. Il n'entre donc pas forcément dans les pièces les plus polluées.

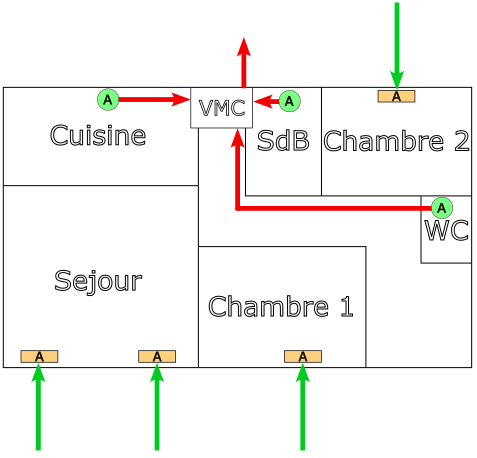

L'hygro B est plus élaboré, cette fois ci les entrées d'air sont elles aussi hygroréglables.Lorsque les pièces sont occupées, comme par exemple une chambre la nuit ou un salon, l'humidité générée par la présence des personnes et par leur métabolisme va entraîner l'ouverture des entrées d'air. L'hygro B est donc un système plus complet que l'hygro A pour garantir la qualité de l'air intérieur que vous respirez.

Pour synthétiser :

L'hygro permet de réguler le débit en fonction de la pollution intérieure, et donc de faire des économies d'énergie contrairement à l'autoréglable. L'hygro B permet une meilleure répartition de l'air qui entre et de l'air qui sort des pièces pour obtenir une meilleure qualité d'air intérieure.
